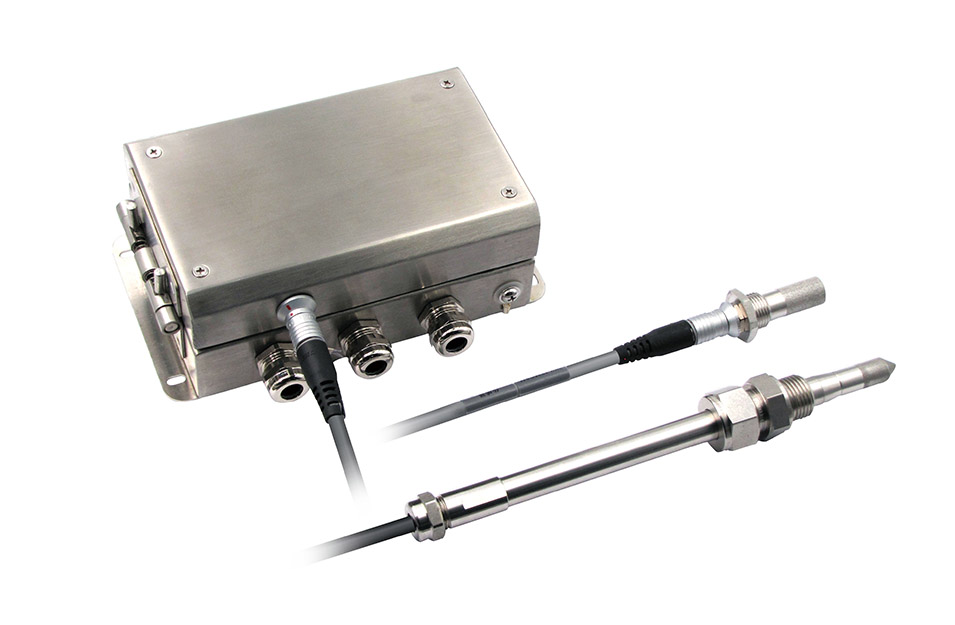

技術特點
輸出信號：兩路4~20mA、RS485、繼電器開關量
輸出參數：溫度、相對濕度、露點、霜點、濕球溫度、焓值、水蒸氣分壓力、混合比、絕對濕度、油中微水
外殼材質：316不銹鋼
結構特點：上下殼可拆卸鉸鏈設計
型式試驗：核級型式試驗
組態軟件：CONG-01可視化上位機組態軟件
自檢功能：探頭加熱自檢
探頭耐壓：20Bar，可水浸
探頭結構：推拉自鎖航空插頭
輻照劑量：變送器0.35kGy累積γ輻照劑量，黃區
探頭及線纜42kGy累積γ輻照劑量，紅區
探頭線纜：最長可達100m
測量技術：長線纜大噪聲背景下的小電容信號處理
典型應用
核電站核島區高溫蒸汽泄漏監測
核廢料露點參數監測
核動力裝置高溫蒸汽泄漏監測
核動力艦船溫濕度環境監測
技術數據
輸入輸出
|
工作電壓
|
24V DC ±20% 或220V AC
|
|
電流輸出
|
4~20mA RL < 500 Ohm
|
|
功耗
|
常規模式：70mA
|
|
|
通道精度：±0.2%FS
|
|
|
自檢模式：80mA
|
|
數字輸出
|
RS485（Modbus RTU）
|
|
開關量參數
|
接觸電阻 ≤ 100mΩ(1A 6VDC)
|
|
開關量輸出
|
觸電負載：5A 250VAC 或 5A 30VDC
|
|
機械耐久性：1×107次
|
|
|
最大切換電壓：30VDC/277VAC
|
|
|
電耐久性：1×105次（室溫 1.5s 通斷）
|
|
|
最大切換電流：8A
|
測量參數
|
相對濕度
|
|
|
溫度
|
|
|
測量范圍
|
0 ~100%RH
|
|
測量范圍
|
?40 … 190°C
|
|
測量精度
|
±2.5%RH (0 … 90%RH & 20℃時)
|
|
測量精度
|
±0.2°C（20℃時）
|
|
校準誤差
|
±0.5%RH (0 … 40%RH)
|
|
校準誤差
|
±0.1°C
|
|
|
±0.8%RH (40 … 95%RH)
|
|
|
|
|
τ63響應時間
|
30s（探頭裝配不銹鋼燒結過濾器）
|
|
- -
|
- -
|
|
濕敏元件
|
高分子聚合物濕敏電容
|
|
溫敏元件
|
PT1000（1/3B級，DIN EN 60751）
|
|
濕度測量漂移
|
＜1%RH/年（中性潔凈環境）
|
|
溫度測量漂移
|
＜0.05℃/年（中性潔凈環境）
|
上述精度均為綜合精度，包括了測量的重復性、線性度以及遲滯，可溯源至CNAS標準。
機械規格
|
線路連接
|
接線端子線徑最大1.5mm2
|
|
線纜接頭
|
M16*1.5或M20*1.5格蘭接頭
|
|
外殼材質
|
316不銹鋼
|
|
接頭通徑
|
Φ4...8或Φ6...12
|
|
探頭保護
|
不銹鋼燒結、不銹鋼格柵、不銹鋼空隙等
|
|
探頭線纜直徑
|
Φ6（輻照線纜）；Φ4（高溫線纜）
|
|
防護等級
|
IP65
|
|
|
|
工作環境
|
工作溫度
|
變送器：-40 ... 80℃；探頭： -40 ... 190℃
|
|
儲存溫度
|
-20 ... 60℃
|
型式實驗
|
環境試驗
|
標準
|
|
基準試驗
|
標準
|
|
高溫試驗
|
GB/T 2423.2-2008
|
|
目視檢查
|
RCC-E MC2000
|
|
低溫試驗
|
GB/T 2423.1-2008
|
|
前端設備性能試驗
|
響應時間、允差驗收
|
|
溫度變化試驗
|
GB/T 2423.22-2012
|
|
電氣試驗
|
RCC-E MC3000
|
|
濕熱交變?cè)囼?yàn)
|
GB/T 2423.4-2008
|
|
電磁兼容試驗
|
標準
|
|
機械振動試驗
|
GB/T 2423.10-2008
|
|
|
IEC 61000（GB/T 17626）
|
|
長期運行試驗
|
EJ/T 1197-2007
|
|
|
IEC 62003
|
|
抗震試驗
|
HAF-J0053 / GB13625
|
|
|
|
|
輻照試驗
|
變送器：0.35kGy累積γ輻照劑量，黃區
|
|
|
|
|
|
探頭線纜：42kGy累積γ輻照劑量，紅區
|
|
|
|
資料下載：
WGTH-310N 核工業K3級苛刻環境（紅區）溫濕度變送器產品說明書
